一、WS2812简介

1、基础特性​

  1. WS2812 在 5050 封装内集成了控制电路和 RGB 发光单元,形成独立像素点。
  2. 每个灯珠通过单线串行通信接收数据,支持无限级联(实际受刷新率限制)。​单线控制​:仅需一根数据线即可控制所有灯珠,简化布线。
  3. ​自动信号整形​:每个灯珠对信号进行整形后转发,避免波形畸变累积。
  4. 支持 24 位真彩色(RGB 各 8 位),可显示 1677 万种颜色。256 级亮度调节,刷新频率 ≥400Hz,动态效果流畅。
  5. ​工作电压​:4.5–5.5V(典型 5V),部分型号支持 3.3V 控制电平。
  6. ​电流消耗​:每颗灯珠全亮时约 60mA(红、绿、蓝各 20mA)。

2、应用场景​

  1. ​智能家居:氛围灯带、电视背光,支持语音控制(如小智 AI)和动态光效(彩虹渐变、呼吸灯)。
  2. ​艺术装置​:音乐频谱可视化、互动灯光雕塑,通过传感器(声音、运动)触发实时效果。
  3. ​商业展示​:动态广告屏、零售灯箱,支持远程物联网控制。
  4. ​穿戴设备​:LED 服饰、安全警示灯,轻量级且功耗低。

二、硬件连接

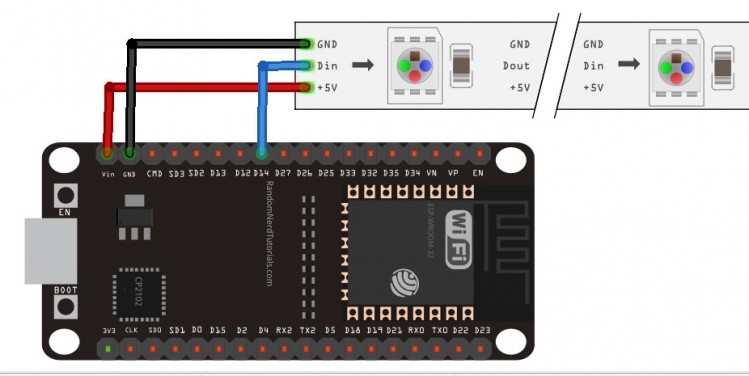

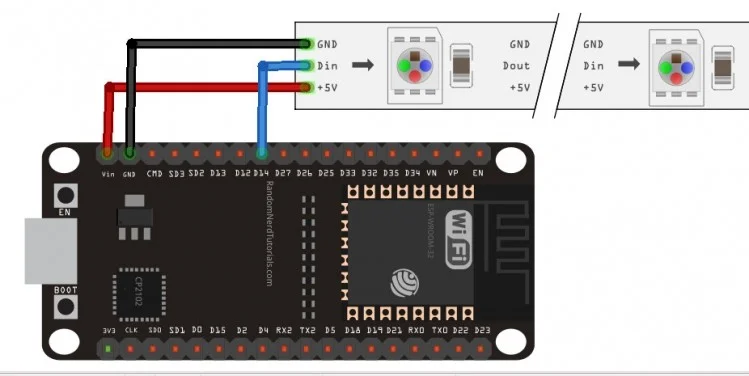

和 ESP32 连接图

基本电气图:

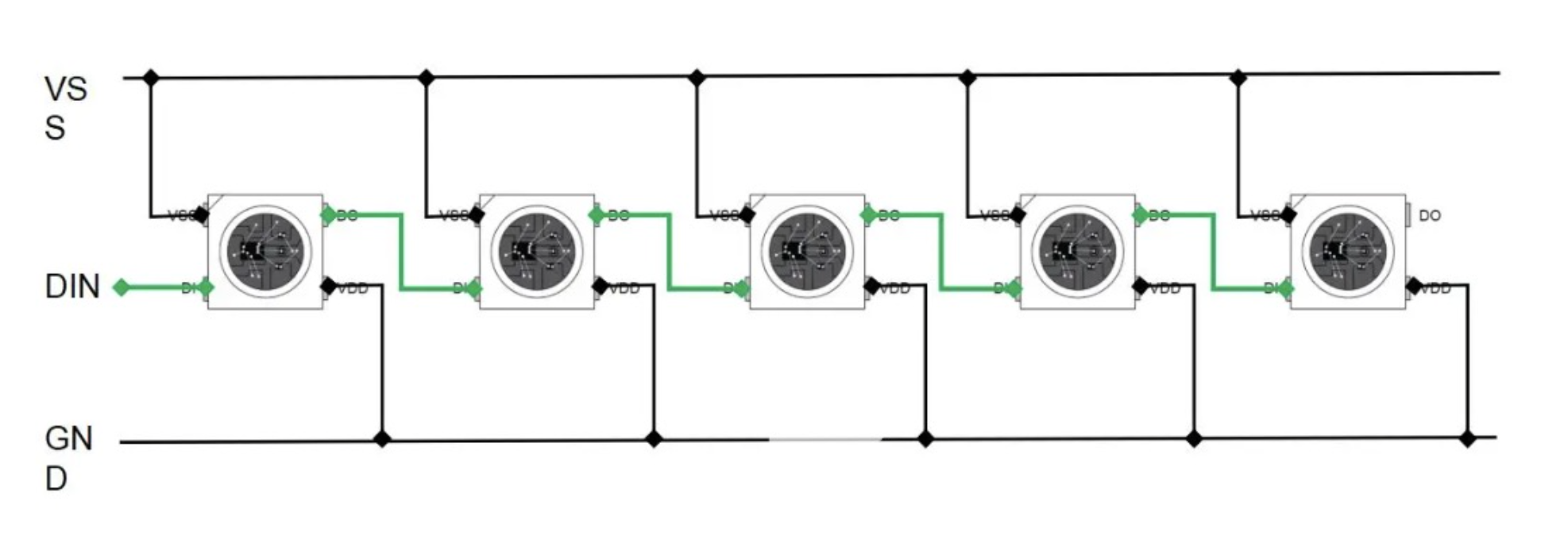

在使用的过程中,我们往往会使用不止一个 LED 灯,会将多个灯级联成灯带或者灯板,我们这个实验使用的就是灯板。具体级联方式如图:其中 DIN 作为数据的输入端,每个 LED 需要 24 位数据控制多出的数据会通过 DOUT 引脚传递给下一个 LED,以此类推当WS2812B接收到一定的电平时数据被写入LED,灯的颜色发生改变。

三、常用方法

  1. 设置单个 LED 颜色
np[index] = (r, g, b)      # RGB 模式
np[index] = (r, g, b, w)   # RGBW 模式
  1. 批量设置颜色
np.fill((r, g, b))         # 所有 LED 设为同一颜色
  1. 写入数据到 LED
np.write()                 # 必须调用此方法,颜色才会生效
  1. 清空颜色
np.fill((0, 0, 0))
np.write()

四、关键注意事项

  1. 颜色范围 RGB/W 值必须为 0-255 的整数,超出范围会导致异常:
np[0] = (255, 128, 0)    # 正确
np[0] = (300, -50, 0.5)  # 错误!
  1. 颜色顺序问题 若颜色显示异常(如红色显示为绿色),需调整 order 参数:
# 常见 WS2812B 需要 GRB 顺序
np = NeoPixel(pin, 60, order="GRB")
  1. 电源管理

    • 多颗 LED 全亮时电流极大(如 60 颗全白 ≈ 3.6A),需独立电源供电。
    • 数据线串联 220-470Ω 电阻,防止信号反射。
  2. 时序兼容性 若 LED 闪烁或不响应,尝试调整 timing参数:

np = NeoPixel(pin, 60, timing=0)  # 部分灯带需要 timing=0

五、高级技巧

  1. Gamma 校正 人眼对亮度感知非线性,通过 Gamma 表使渐变更平滑:
   gamma = [int(pow(i/255, 2.6)*255 for i in range(256)]
   np[i] = (gamma[r], gamma[g], gamma[b])
  1. 减少刷新频率 减少刷新频率提升性能

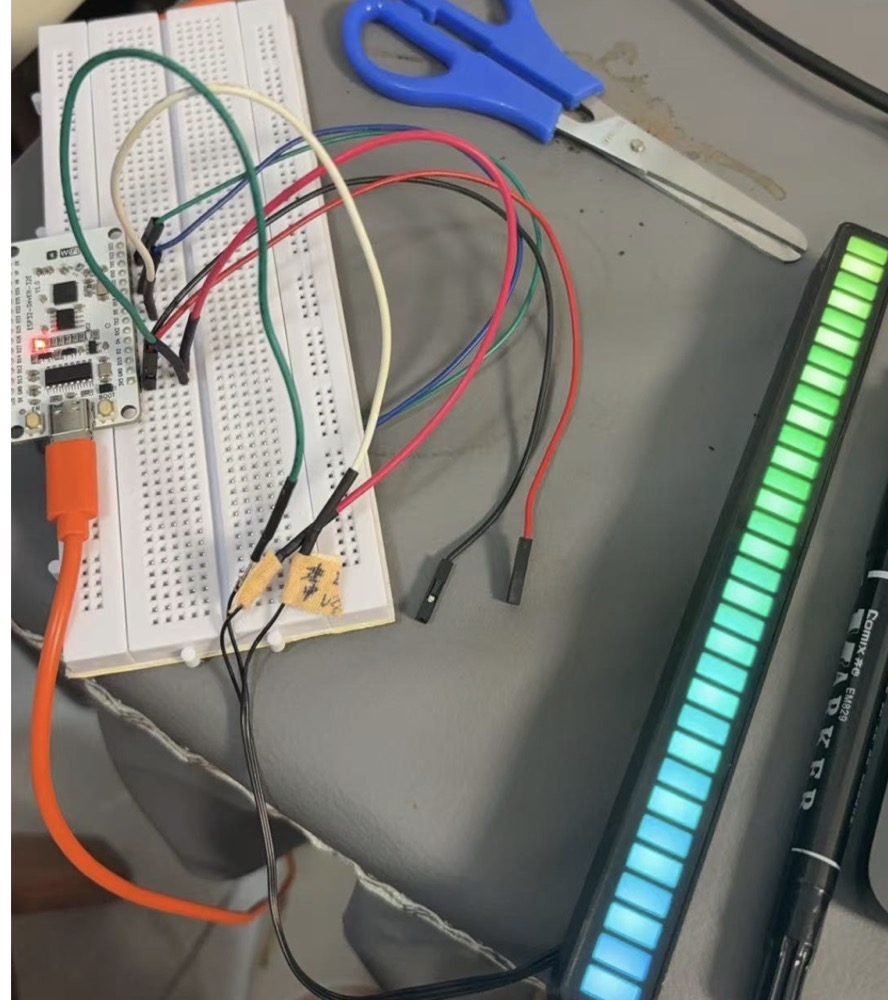

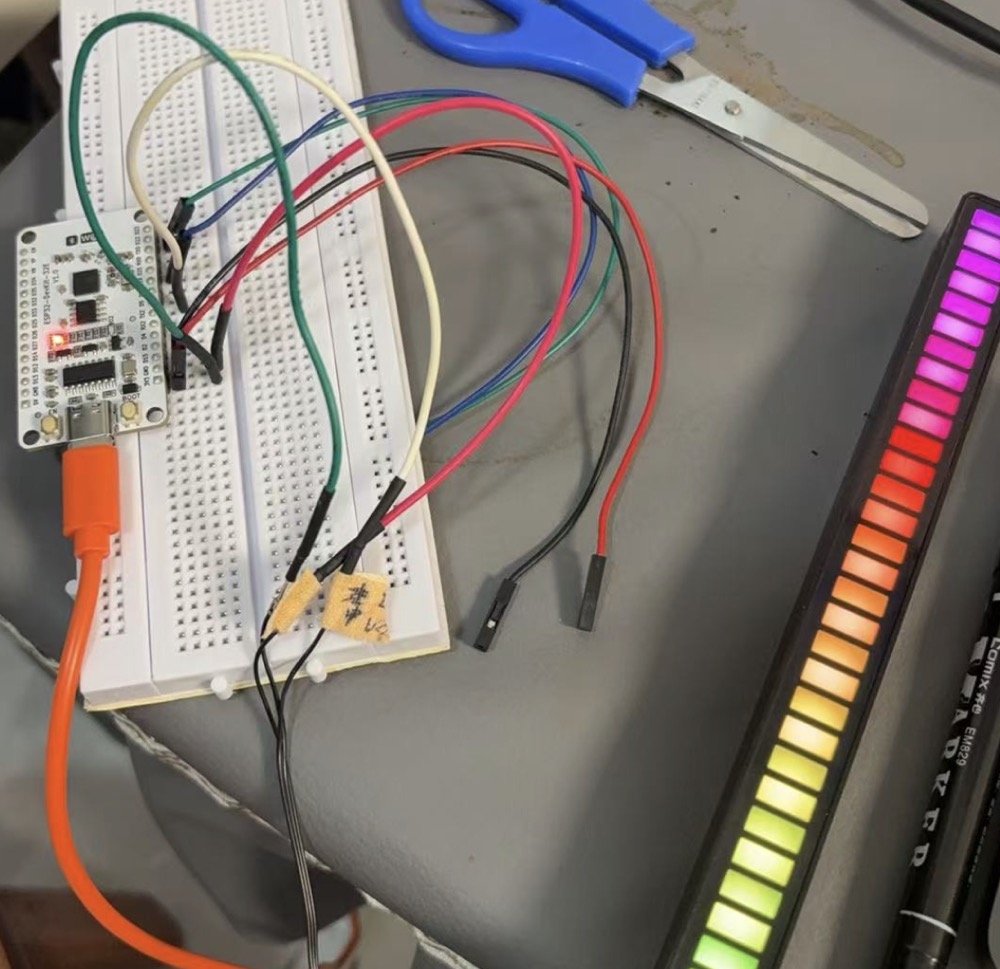

六、最终效果

七、总结

简单来说,WS2812 就是那种超级方便的彩色LED灯珠,只用一根线就能控制一大串,很魔幻吧?这篇文章主要讲了怎么用 ESP32 和 microPython 来玩转这种灯。

我认为 WS2812 是入门物联网和LED编程的绝佳选择,成本低、效果炫、代码简单。
