esp32 使用 mqtt 通信

本文介绍如何把 esp32 通过 mqtt 连接到腾讯云的 mqtt 服务端,同时如何通过 pc 客户端和手机客户端对 esp32 进行指令下发,并且控制 esp32 上的设备进行操作。

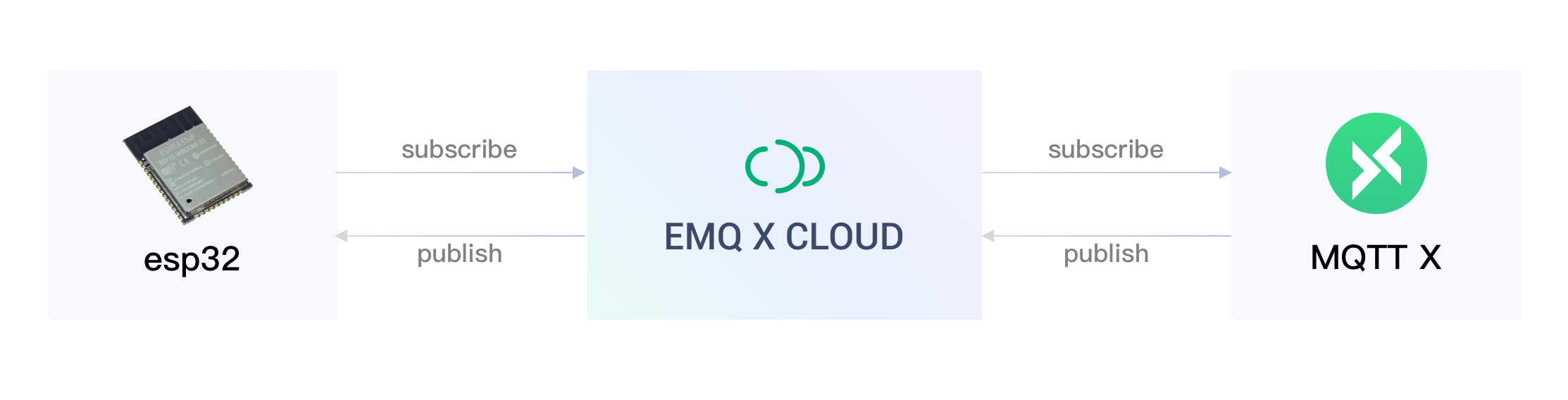

一、连接方式

二、服务部署

服务端是我在腾讯云的主机上部署的,使用的 mqtt 软件是 emqx 的免费版本,还是比较好用的,在 ubuntu 上直接安装就可以了。安装过程非常简单,可以看官方的安装指引

服务配置

配置文件/etc/emqx/emqx.conf

node {
  name = "emqx@127.0.0.1"
  cookie = "emqxsecretcookie"
  data_dir = "/var/lib/emqx"
}

cluster {
  name = emqxcl
  discovery_strategy = manual
}

dashboard {
    listeners {
        http.bind = "127.0.0.1:18083"
        # http.bind = 18083
        # https.bind = 18084
        #https {
        #    ssl_options {
        #        certfile = "${EMQX_ETC_DIR}/certs/cert.pem"
        #        keyfile = "${EMQX_ETC_DIR}/certs/key.pem"
        #    }
        #}
    }
}

web 服务配置

这里有个比较奇异的操作,就是如果要把管理端通过 nginx 代理出来,需要把 emqx 的前端代码独立拷贝出来,配置为一个独立站点。对它的 api 代理到本地的 18083 端口。

ubuntu 上安装之后默认的 dashboard 前端代码在这里:/usr/lib/emqx/lib/emqx_dashboard-5.2.1/priv/www/

我拷贝到了这里:/hdata/www/emqx_dashboard/,然后再配置一个 web 站点出来,nginx 的配置如下。这样就可以在外网用域名直接访问服务端了。

server{
        listen 80 ;
        server_name mqtt.xxxx.cn;

    location / {
        root /hdata/www/emqx_dashboard/;
        index index.html;
    }
    location /api {
        proxy_pass                 http://127.0.0.1:18083;
        proxy_redirect             off;
        proxy_set_header           Host             $host;
        proxy_set_header           X-Real-IP        $remote_addr;
        proxy_set_header           X-Forwarded-For  $proxy_add_x_forwarded_for;

        }
}

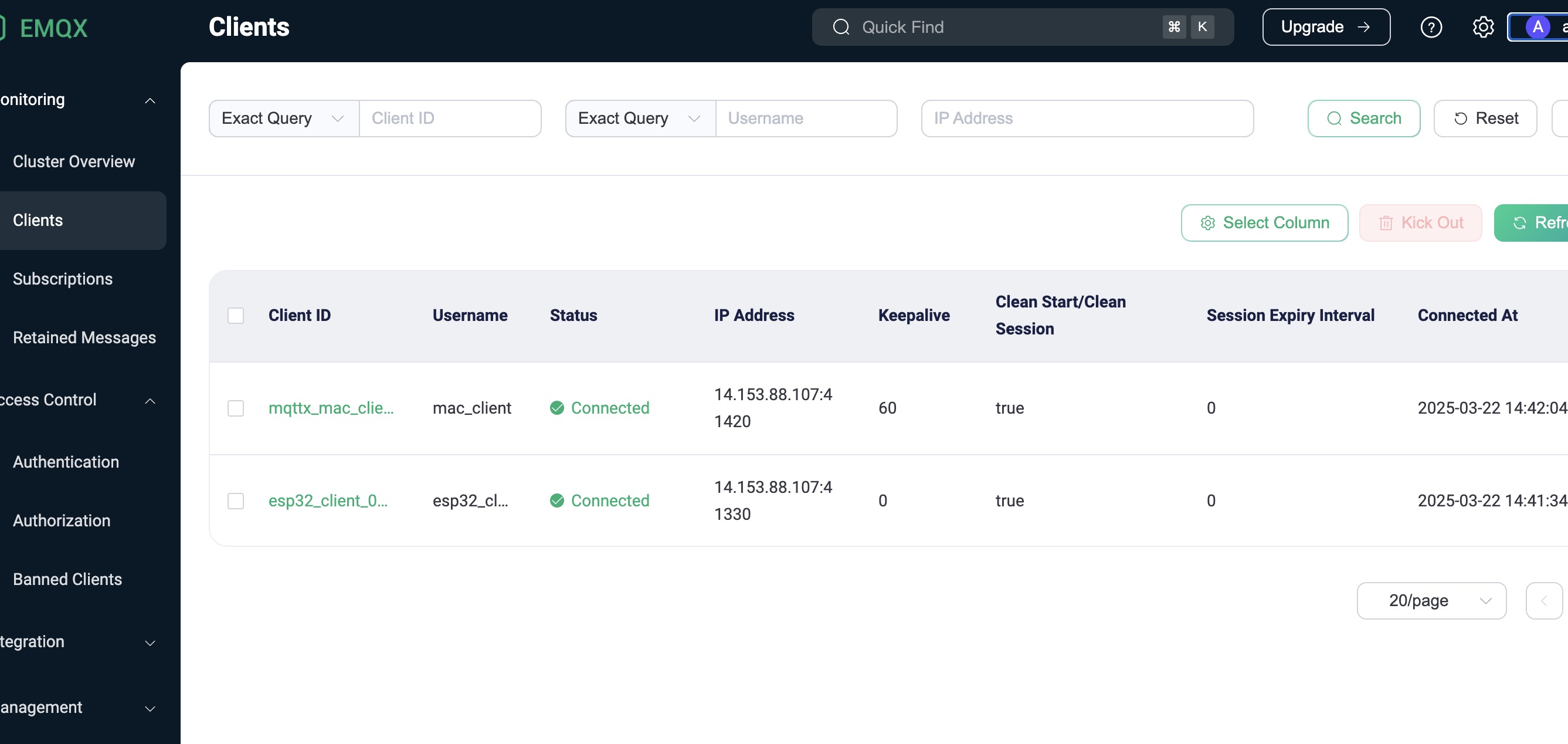

访问效果如下:

访问连接控制

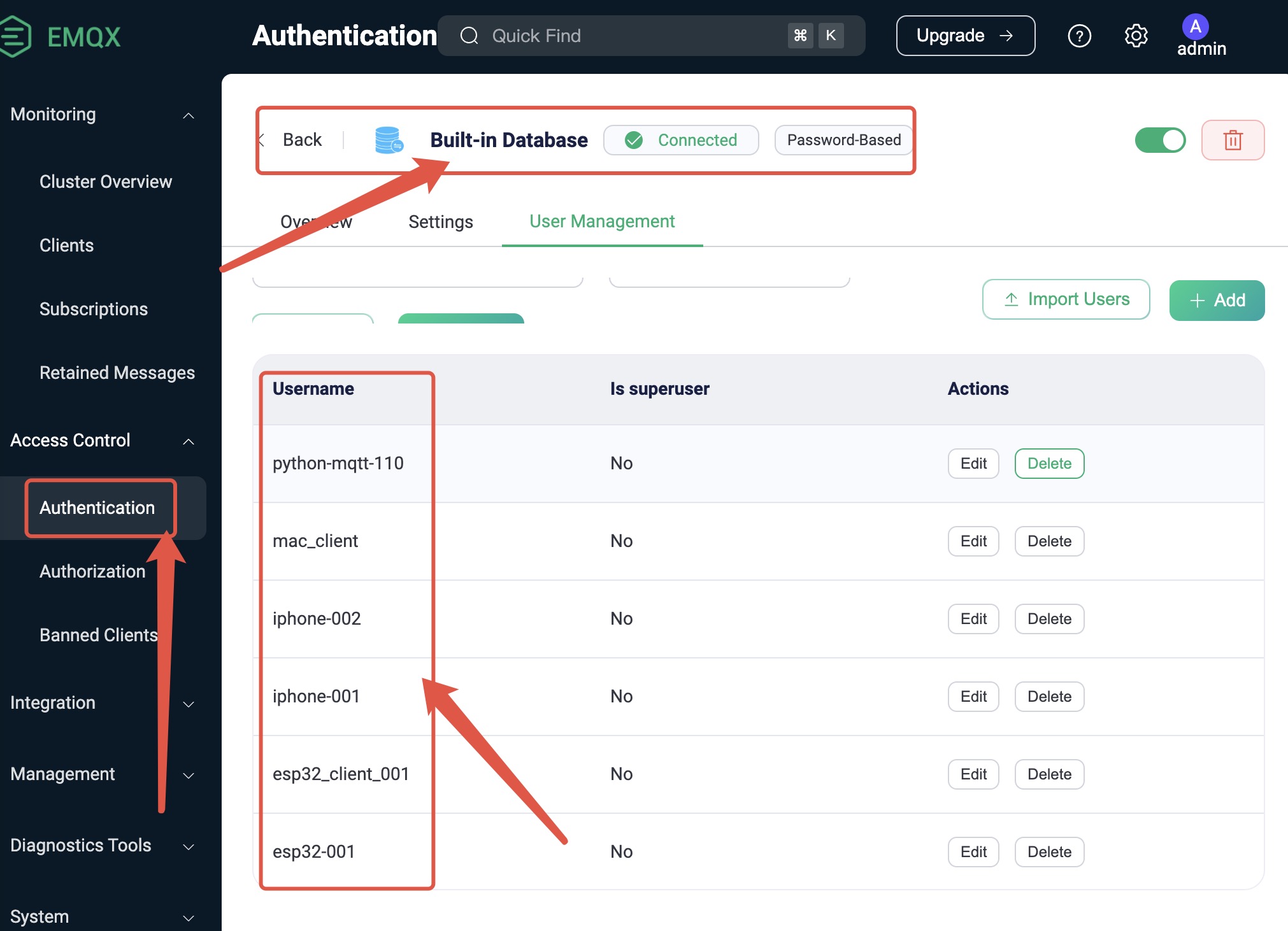

默认情况下,只要知道 mqtt 服务的 ip 地址和端口就可以直接连接上来。所以为了避免别人随意连接这里要启用连接鉴权。这里我配置了简单的用户名密码鉴权,给每个账户分配用户名和密码,客户端使用相应的用户名和密码就可以连接上来了。配置如下:

pc端连接测试

我使用的 mac,emqx 也提供了 mac 上的客户端,可以在这里下载mqttx。 界面如下:

三、esp 端代码开发

程序编写

  1. 客户端库文件:umqtt.py,存放在 lib目录下。这个文件github 都有,搜索就可以拿到。
  2. 测试文件:main.py,文件内容如下:
import network
import time
import urequests
import json
import utime
import math

from lib.umqtt import MQTTClient


def sub_cb(topic, msg): # 回调函数,收到服务器消息后会调用这个函数
    print(topic, msg)

def mqttconnect():
    client_id = "esp32_client_001"
    topic = "esp32/publish"
    username = client_id
    password = "xxxxxx"
    server = "111.111.111.111"

    # 2. 创建mqt
    c = MQTTClient(client_id, server, 0, username, password)  # 建立一个MQTT客户端
    c.set_callback(sub_cb)  # 设置回调函数
    c.connect()  # 建立连接
    c.subscribe(topic)  # 监控ledctl这个通道,接收控制命令
    while True:
        c.check_msg()
        time.sleep(1)
    pass

if __name__ == "__main__":
    # 1. 联网
    connect()
    mqttconnect()
    pass

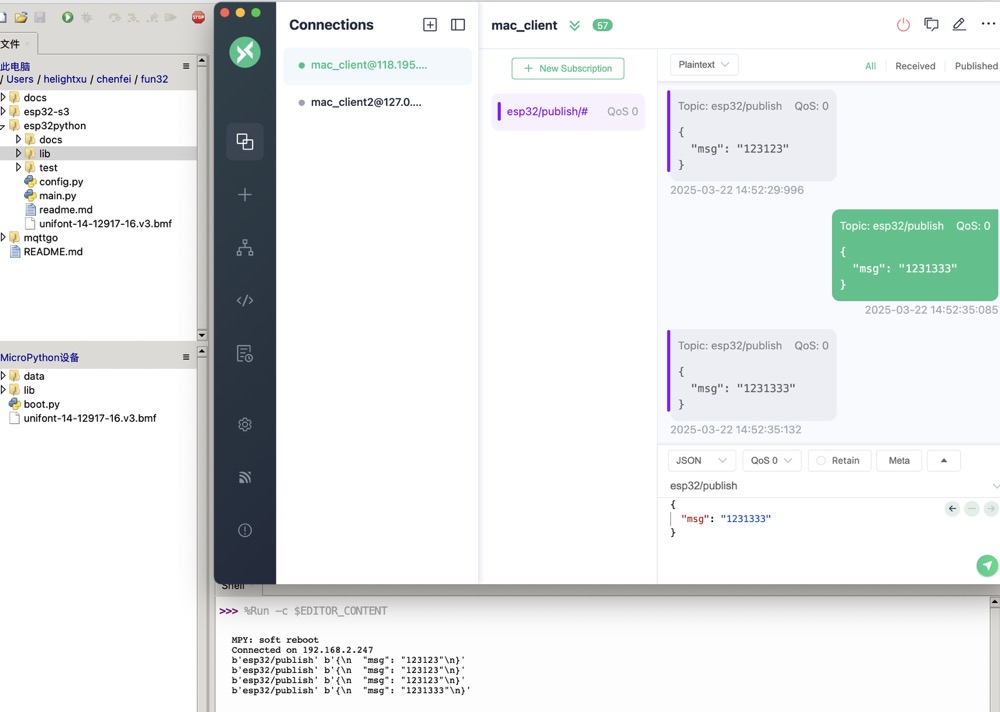

测试结果

手机端连接测试

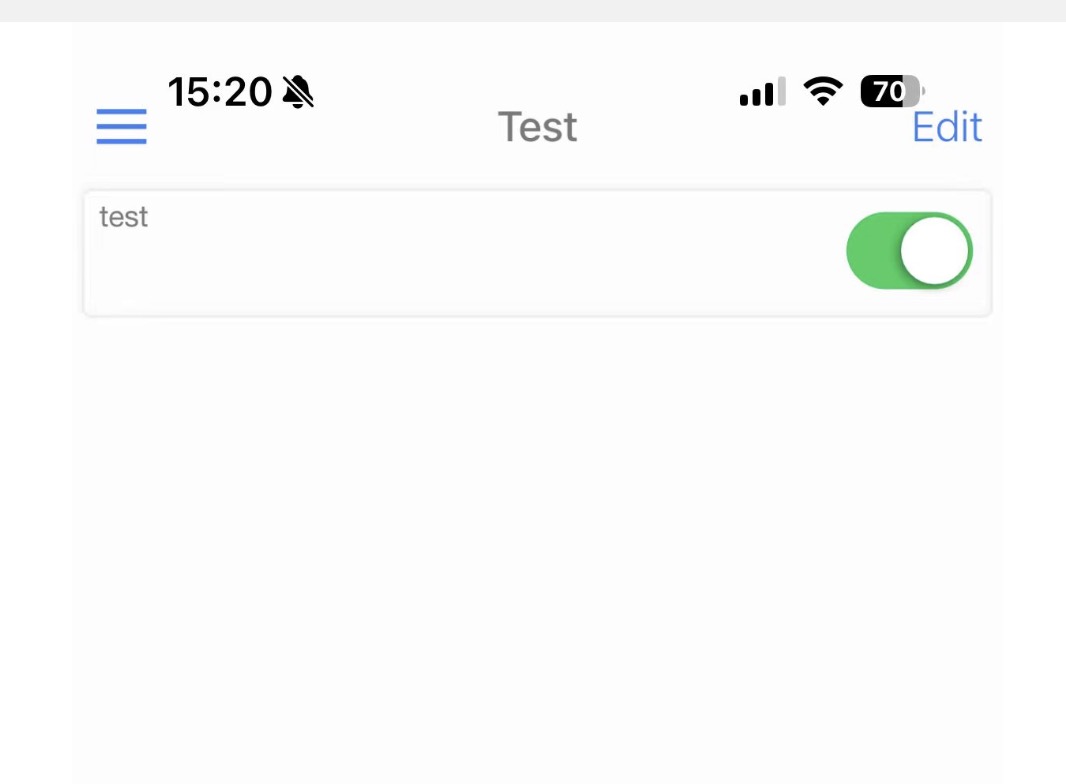

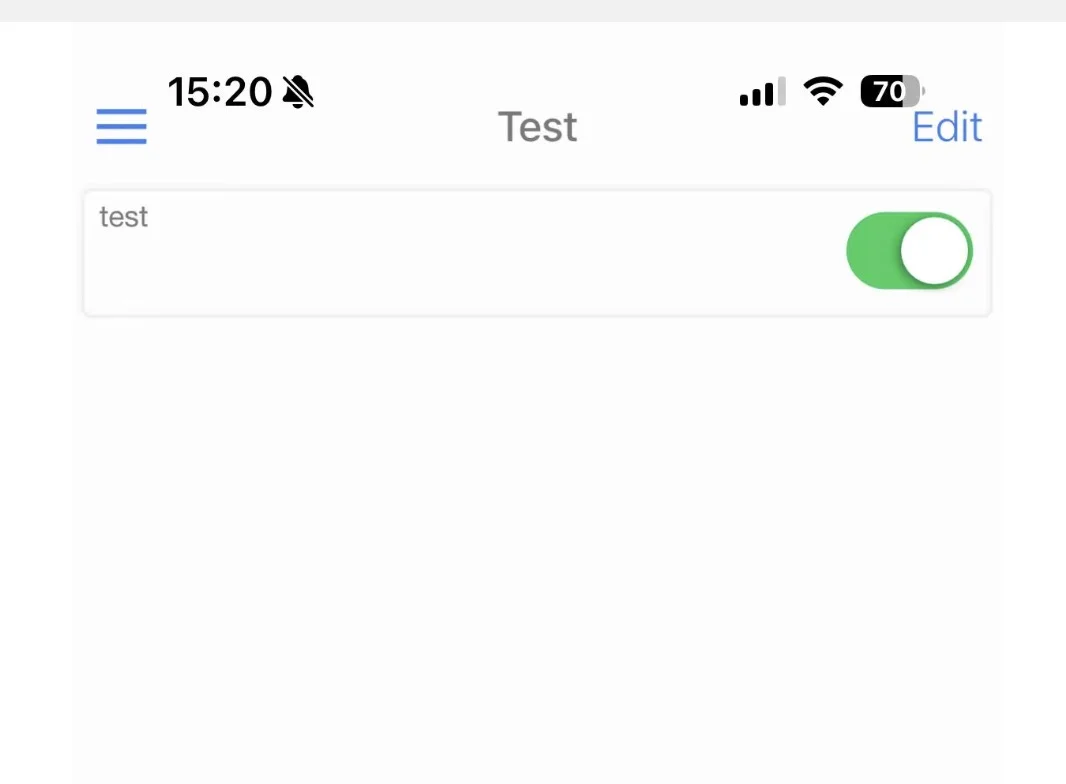

手机端也有一个 mqtt 的客户端 app,测试的话可以直接使用:IoT OnOff,我是 iphone,直接在服务市场就可以下载使用了。 我在这个 app 中配置了一个开关按钮,可以控制给topic: "esp32/publish" 发送一个 on和off 的指令。 如图:

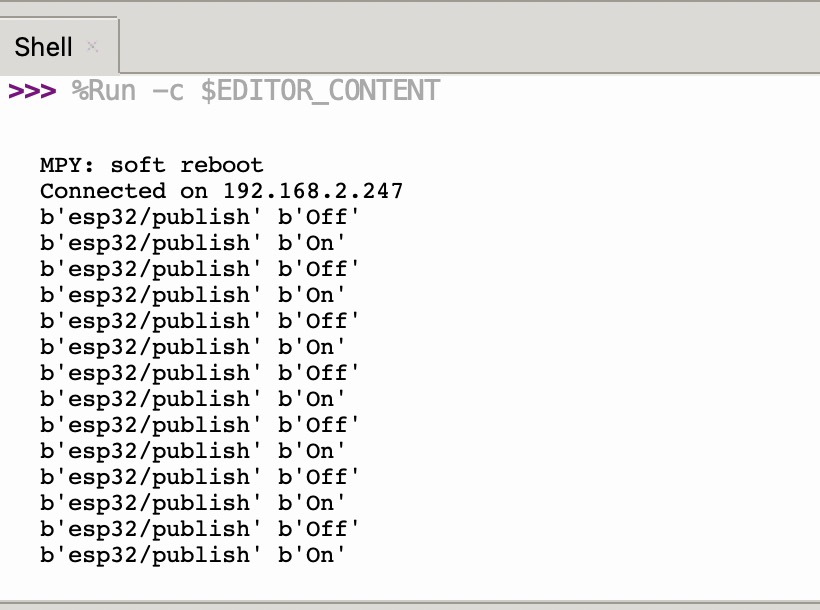

发送后接受的数据如下图:

四、总结

mqtt 协议较为简单而且效率也非常高,目前生态也比较成熟,从客户端到服务端的相关软件服务体系都是比较完善的。对于嵌入式开发还是比较友好的。

MQTT协议设计极简,​头部仅2字节,传输开销远低于HTTP(HTTP头部约8000字节),在低带宽、高延迟的网络中表现优异。其二进制编码特性(如Protocol Buffer)进一步压缩数据体积,序列化效率比JSON高3-10倍。 协议支持TLS加密传输和用户名/密码认证,可通过ClientID、IP地址实现访问控制(ACL)。生态方面:

​客户端覆盖广:从嵌入式设备(ESP8266、STM32)到X86平台均有成熟SDK ​服务端多样化:Mosquitto、EMQX等开源Broker,以及阿里云、AWS等商业方案 ​开发便捷:支持30+编程语言,提供Paho、MQTT.js等开源库

MQTT凭借轻量、可靠、灵活的特性,已成为物联网通信的事实标准。其成熟的生态和低开发门槛,尤其适合嵌入式设备在复杂网络环境中的高效通信需求。

所以玩起来还是挺好用的,可以做远程控制灯,控制电视,控制各种家电等等。你也可以来试试。
