envoy filter 开发实践系列 2：官网 http filter 示例编译测试

| 2020年9月30日

1.前言

这篇文章开始来介绍官网中 http filter 的编译和测试过程，让大家能够知道怎么测试跑通这个例子，虽然官网已经给了代码，但是对于新手来说，这个例子虽然可以按照 readme 可以编译通过，但是测试还是有问题的，因为 envoy 的启动配置文件也是比较复杂的，要自己写一个完整能够跑通的配置文件也不容易。

所以在我这篇文章中，我会补充一个 envoy 的配置文件，一个用于可以测试这个 filter 的 http server。昨天也把这个这些代码提交了一个 pr，今天我有补充了一些测试启动脚本和 verify 脚本。

好接下来我们继续看怎么测试。

2.编译环境介绍

环境这里还是继续上次的，但是这里因为 http server 是 python3 写的，所以环境这里要准备一下 python3 的支持。

3.编译 http filter

在 BUILD文件中 envoy 中的 deps 字段中加入 "//http-filter-example:http_filter_config",，再从新编译即可。这个编译是把 echo 和 http 这两个 filter 都编译进一个 envoy 中了。

ubuntu@ubuntu:/data/mesh/envoy-filter-example$ vim BUILD

添加后的内容如下：

envoy_cc_binary(
    name = "envoy",
    repository = "@envoy",
    deps = [
        ":echo2_config",
        "//http-filter-example:http_filter_config",
        "@envoy//source/exe:envoy_main_entry_lib",
    ],
)

也可以直接使用下面的命令，单独编译 http-filter。

bazel build //http-filter-example:envoy

4.测试流程

4.1 流程介绍

整体的测试流程如下：

  1. 启动一个 web 服务器
  2. 编写 envoy 启动配置文件
  3. 使用配置文件启动 envoy
  4. 使用命令行 curl 测试

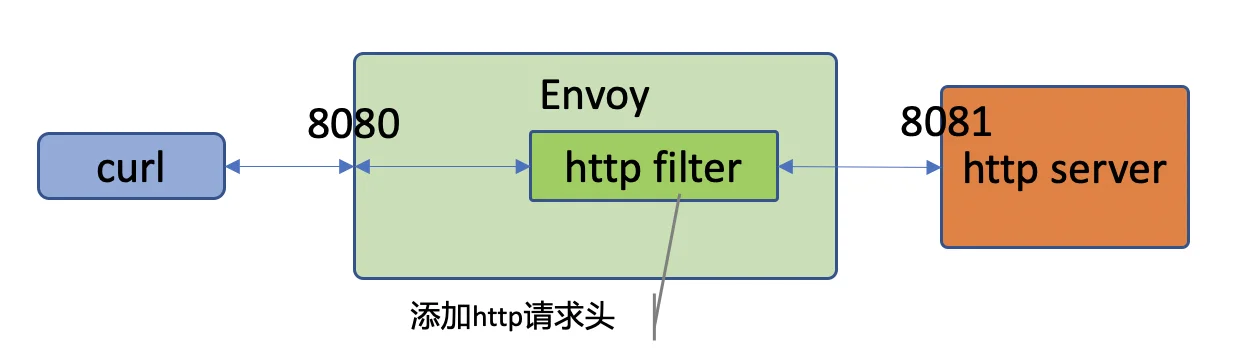

测试示意

官网这个 http filter 功能非常简单，其目的就是在 http 请求头中加入一个 kv 健值对，并且是把 key 转换为小写字母。

const LowerCaseString HttpSampleDecoderFilter::headerKey() const {
  return LowerCaseString(config_->key()); // 这里转大写为小写
}

const std::string HttpSampleDecoderFilter::headerValue() const {
  return config_->val(); // 获取配置中的val值
}

FilterHeadersStatus HttpSampleDecoderFilter::decodeHeaders(RequestHeaderMap& headers, bool) {
  // add a header
  headers.addCopy(headerKey(), headerValue()); // 添加到 http 的请求头中

  return FilterHeadersStatus::Continue;
}

4.2 web 服务

为了简单就直接使用 python 起一个 web server 来测试，在 web server 中打印接收到的 http header。下面是根据网上的例子修改而来的一个简单的 web 服务程序。

这个测试程序中有个一非常特别的地方，可以看到在 do_GET 方法中除了给客户端返回一个字符串 Hello World !\r\n 外，还要把自己接收到的 http header 返回给客户端。

#!/usr/bin/python3
from http.server import BaseHTTPRequestHandler,HTTPServer

HTTP_PORT = 8081

# This class will handles any incoming request
class doHandler(BaseHTTPRequestHandler):

    # Handler for the GET requests
    def do_GET(self):
        self.send_response(200)
        self.send_header('Content-type','text/html')
        self.end_headers()
        print(self.headers)
        # Send the message
        self.wfile.write(b"Hello World !\r\n")
        self.wfile.write(self.headers.as_bytes()) # 把接收到的 http header 返回给客户端。
        return

try:
    # Create a http server and define the handler to manage the request
    server = HTTPServer(('', HTTP_PORT), doHandler)
    print('Started httpserver on port ' , HTTP_PORT)

    # Wait forever for incoming http requests
    server.serve_forever()

except KeyboardInterrupt:
    print('^C received, shutting down the web server')
    server.socket.close()
~

4.3 测试配置文件

配置文件继承上面一个配置文件，所以大家可以看到大部分内容都是一样。修改内容有 2 点：

  1. 在后端服务端口这里修改为了 8081。
  2. filter 配置增加 http filter 的管理。
  3. 添加 http_filters，我们测试的 http_filters 名字是 sample。

config.yaml

admin:
  access_log_path: /dev/null
  address:
    socket_address:
      address: 127.0.0.1
      port_value: 0
static_resources:
  clusters:
    name: cluster_0
    connect_timeout: 0.25s
    load_assignment:
      cluster_name: cluster_0
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 127.0.0.1
                port_value: 8080
  listeners:
  - name: listener_0
    address:
      socket_address:
        address: 127.0.0.1
        port_value: 80
    filter_chains:
    - filters:
      - name: envoy.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManager
          stat_prefix: ingress_http
          codec_type: auto
          route_config:
            name: local_route
            virtual_hosts:
            - name: local_service
              domains:
              - "*"
              routes:
              - match:
                  prefix: "/"
                route:
                  cluster: cluster_0
          http_filters:
          - name: sample  # before envoy.router because order matters!
            typed_config:
              "@type": type.googleapis.com/sample.Decoder
              key: Via
              val: sample-filter
          - name: envoy.router
            typed_config: {}

启动 web & envoy 服务

下面这个脚本就是启动 http 服务和使用上面的配置文件启动 envoy。

#!/bin/sh
python3 ./http-filter-example/httpserver.py&
./bazel-bin/envoy --config-path ./http-filter-example/config.yaml

测试

测试过程比较简单，在 http 服务中已经把它接收到的 header 发反给客户端，所以可以直接在客户端中看到传递到 http 服务的请求 header。下面的测试中可以看到 header 中有 via: sample-filter，而且 via 都是小写的（我们在配置中是配置的是 Via）。

$ curl http://127.0.0.1:8080
Hello World !
host: 127.0.0.1:8080
user-agent: curl/7.58.0
accept: */*
x-forwarded-proto: http
x-request-id: 3ee226cc-4e88-4ead-84e7-511406b95748
via: sample-filter
x-envoy-expected-rq-timeout-ms: 15000
content-length: 0

总结

http filter 的这个例子比 echo 的例子要复杂一点，配置文件也复杂，还需要额外的写测试服务程序。但是这个例子是一个非常完整的例子。让我们完整的从客户端到 envoy，到后端服务，整个流程都已经走过了。我认为走过了这个例子，大家都知道了 filter 的开发测试流程，尤其目前 http 仍然作为主要的通信协议，在 web 时代中还处于主导位置。而且实际上我们在企业使用开发的 http filter 是最多的，目前我们在内部积累了超过 40 个各种场景下的 http filter。所以我认为学会了这个，大家的 http filter 开发就算是入门了。

下一篇，我会根据这两篇文章来从原理上介绍一下 envoy 的 filter。

上一篇：envoy filter 开发实践系列 1：官网 echo filter 示例编译测试。
